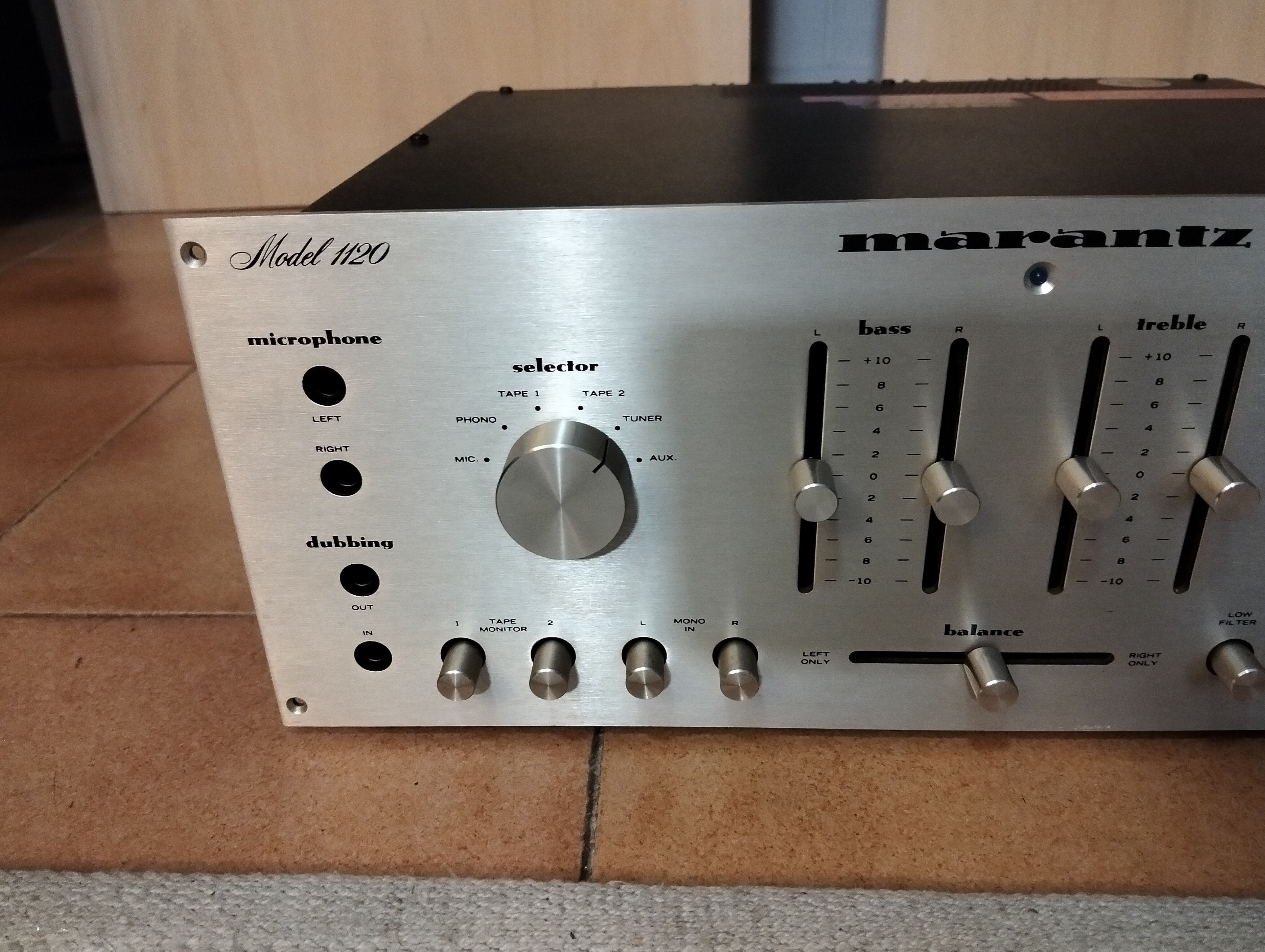

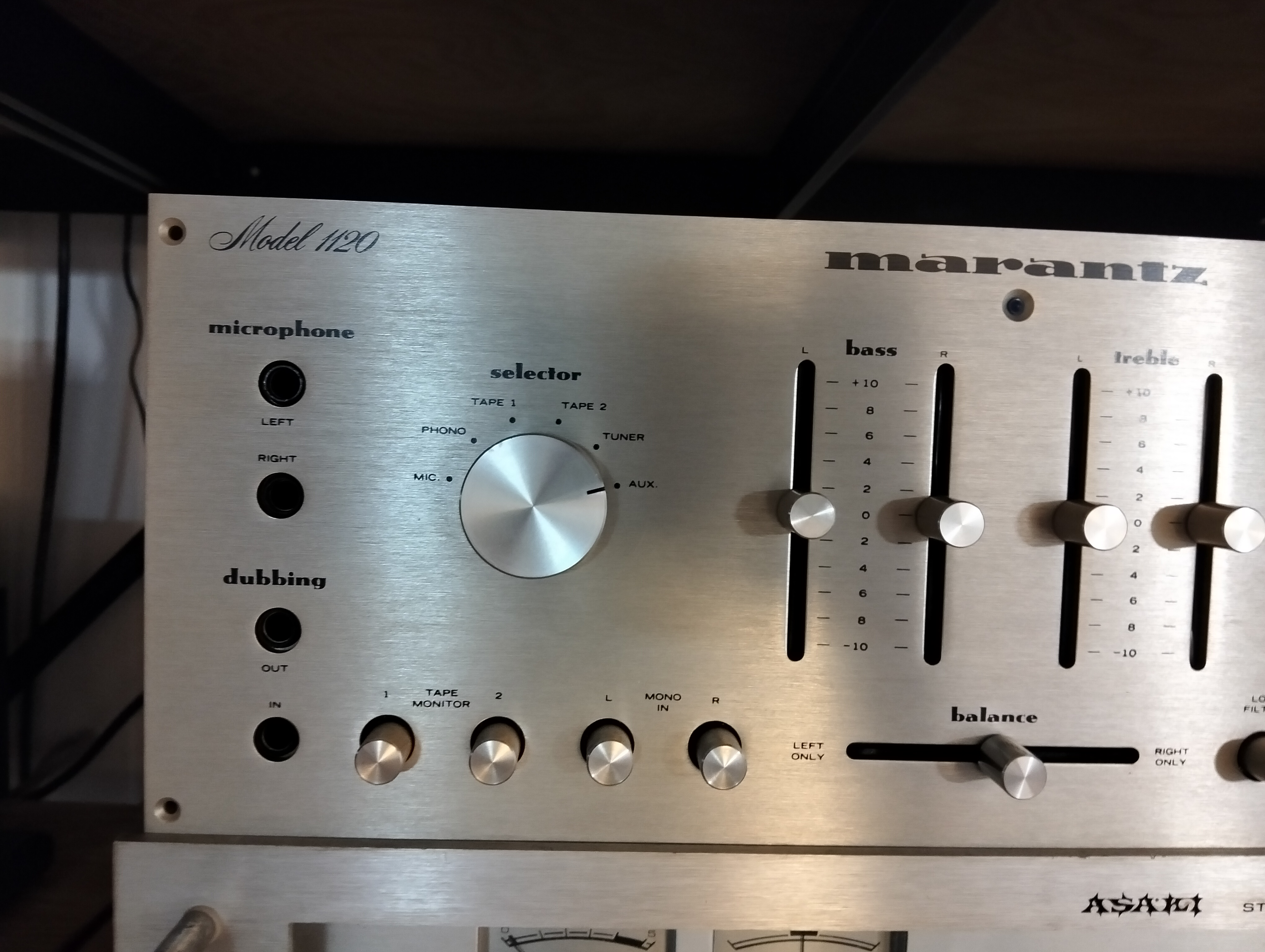

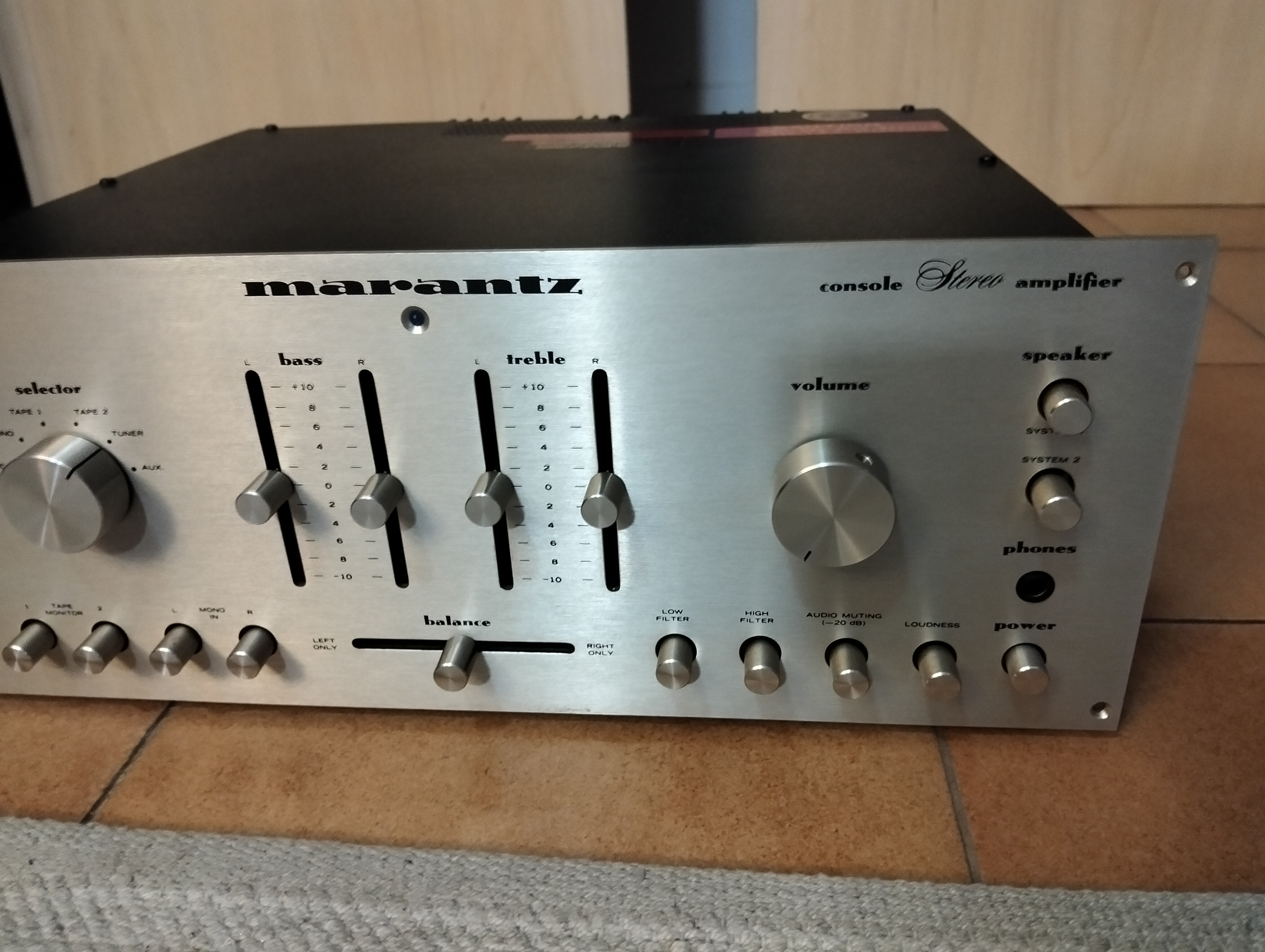

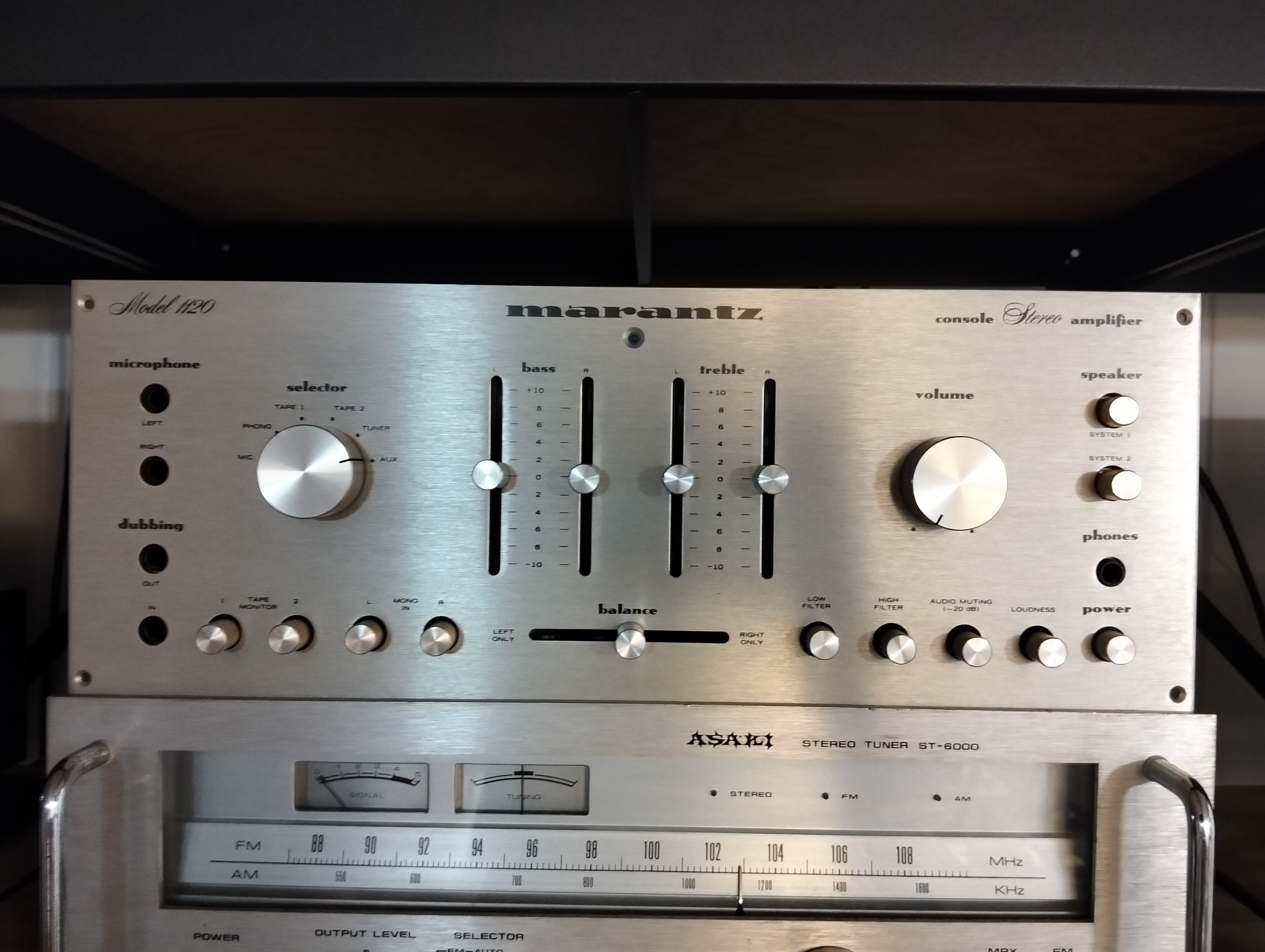

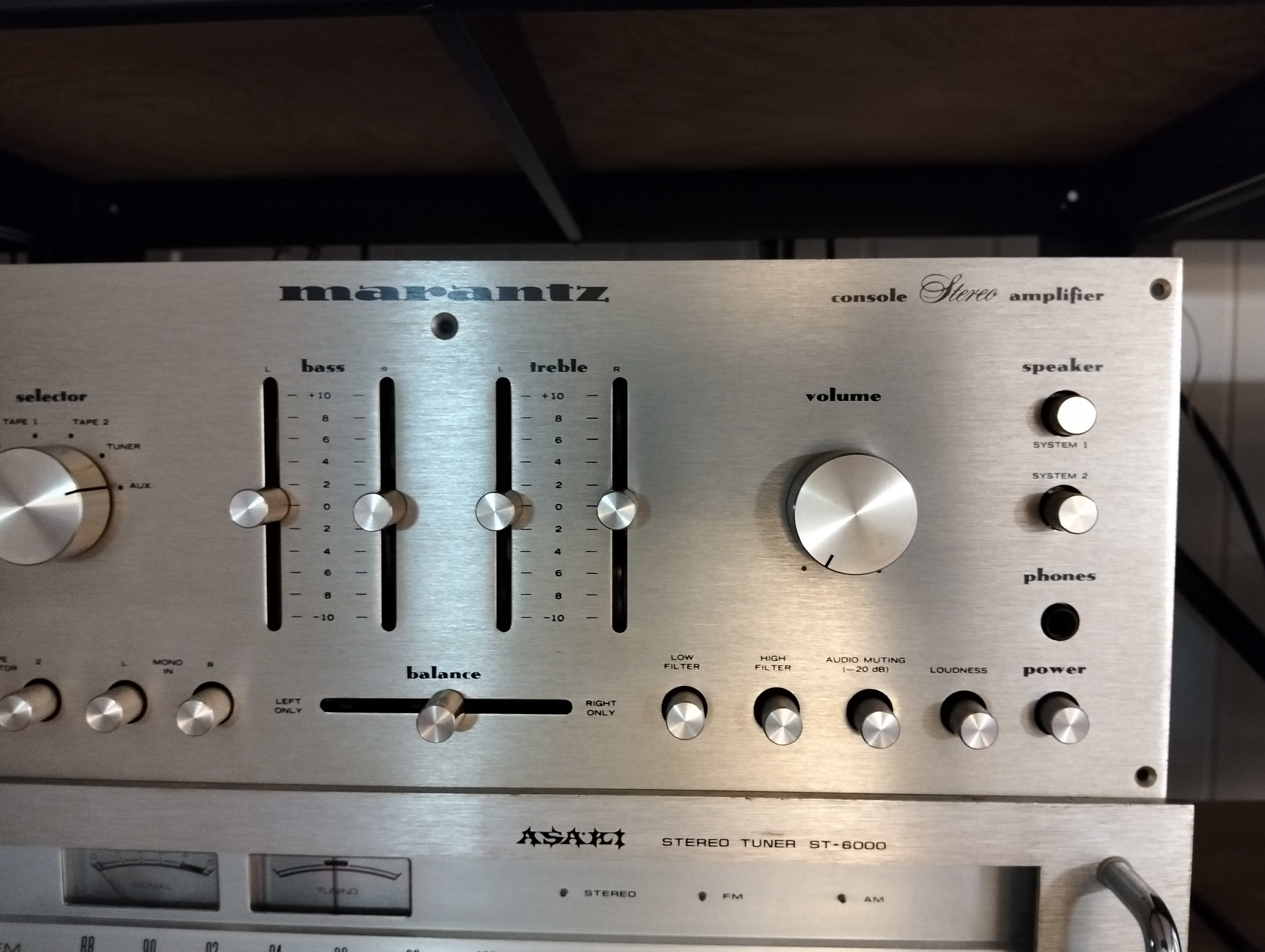

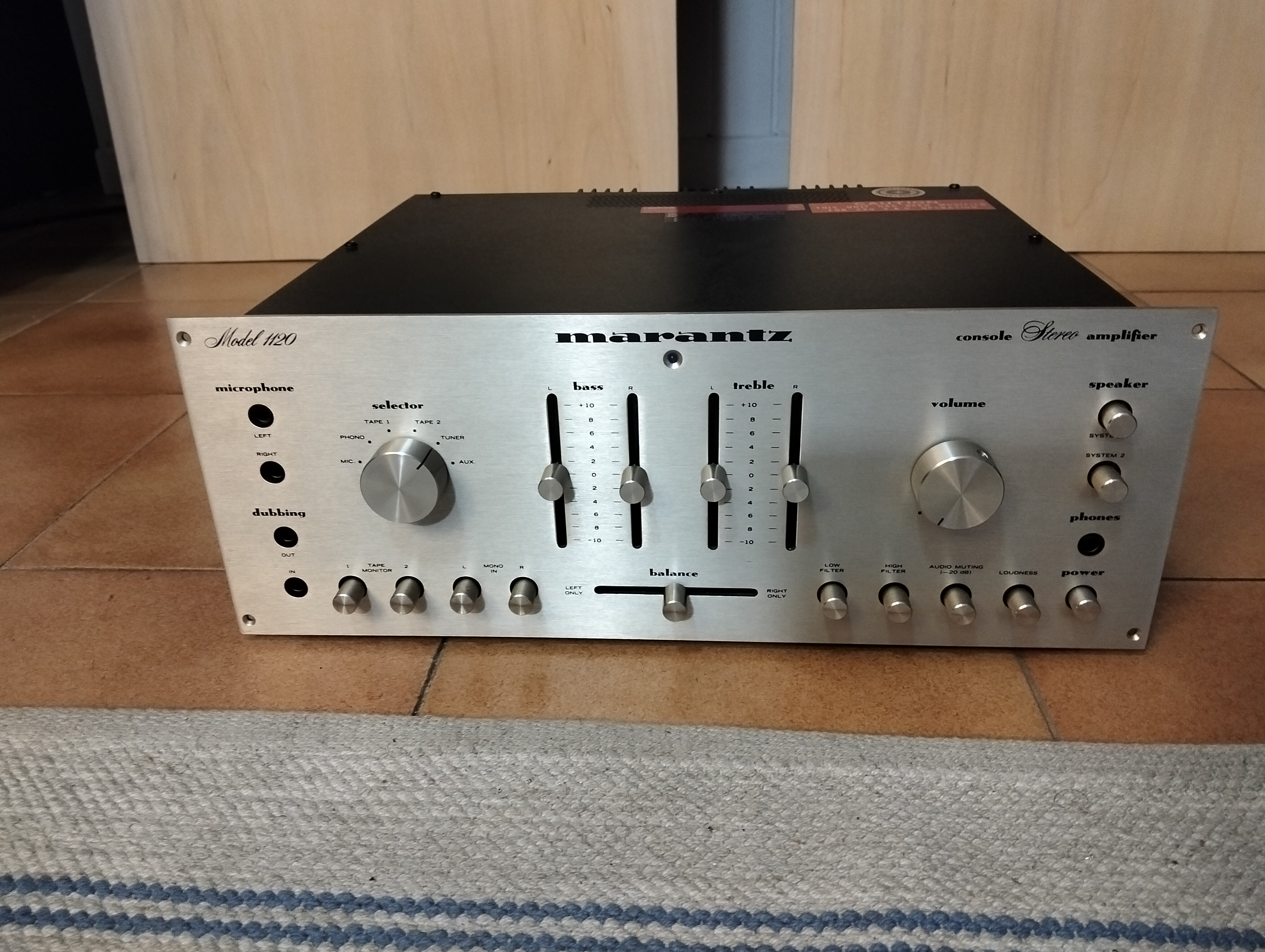

Un preamplificatore principale progettato per semplificare il circuito e raggiungere un bilanciamento di alta qualità.
Tutti gli stadi della sezione di amplificazione di potenza sono collegati direttamente a un circuito di amplificatore differenziale sulla parte superiore.
Per i due stadi dello stadio di amplificazione differenziale viene creata una coppia perfetta, che viene poi accoppiata in un unico stadio per mantenere lo stesso stato termico,
ottenendo così caratteristiche eccellenti in un unico stadio.
Per ogni componente viene utilizzato un diodo per ottenere una perfetta compensazione della temperatura, mentre una speciale bobina con nucleo in aria previene il degrado del fattore di distorsione alle alte frequenze.
In questo modo, viene eseguita un'accurata compensazione di fase.
Il transistor di potenza è un prodotto speciale sviluppato congiuntamente da Marantz e Motorola.
Il circuito di protezione è lo stesso del Modello 500. In caso di corrente di dispersione verso l'altoparlante, il relè si attiva e si disattiva.
Inoltre, la temporizzazione viene mantenuta dal relè fino a quando l'amplificatore non è completamente operativo, in modo da evitare il clic causato dalla corrente di spunto istantanea
all'accensione dell'interruttore e il silenziamento. Il transistor di potenza è un tipo di sensore di corrente che controlla la corrente dello stadio di servizio complementare.
In caso di surriscaldamento, il termostato del dissipatore di calore entra in funzione.
Lo stadio di equalizzazione della sezione pre ha una configurazione a due stadi, con un circuito di amplificatore differenziale nella parte superiore e un circuito di servizio complementare puro SEPP nello stadio finale.
Inoltre, il circuito di retroazione è completamente collegato direttamente e vengono applicati due stadi di retroazione negativa.
Un condensatore da 1,0 μF è inserito nella parte superiore del circuito differenziale per eliminare le componenti ad alta frequenza non necessarie e una resistenza da 22 MΩ è inserita per
eliminare completamente il clic al momento della commutazione dell'equalizzatore.

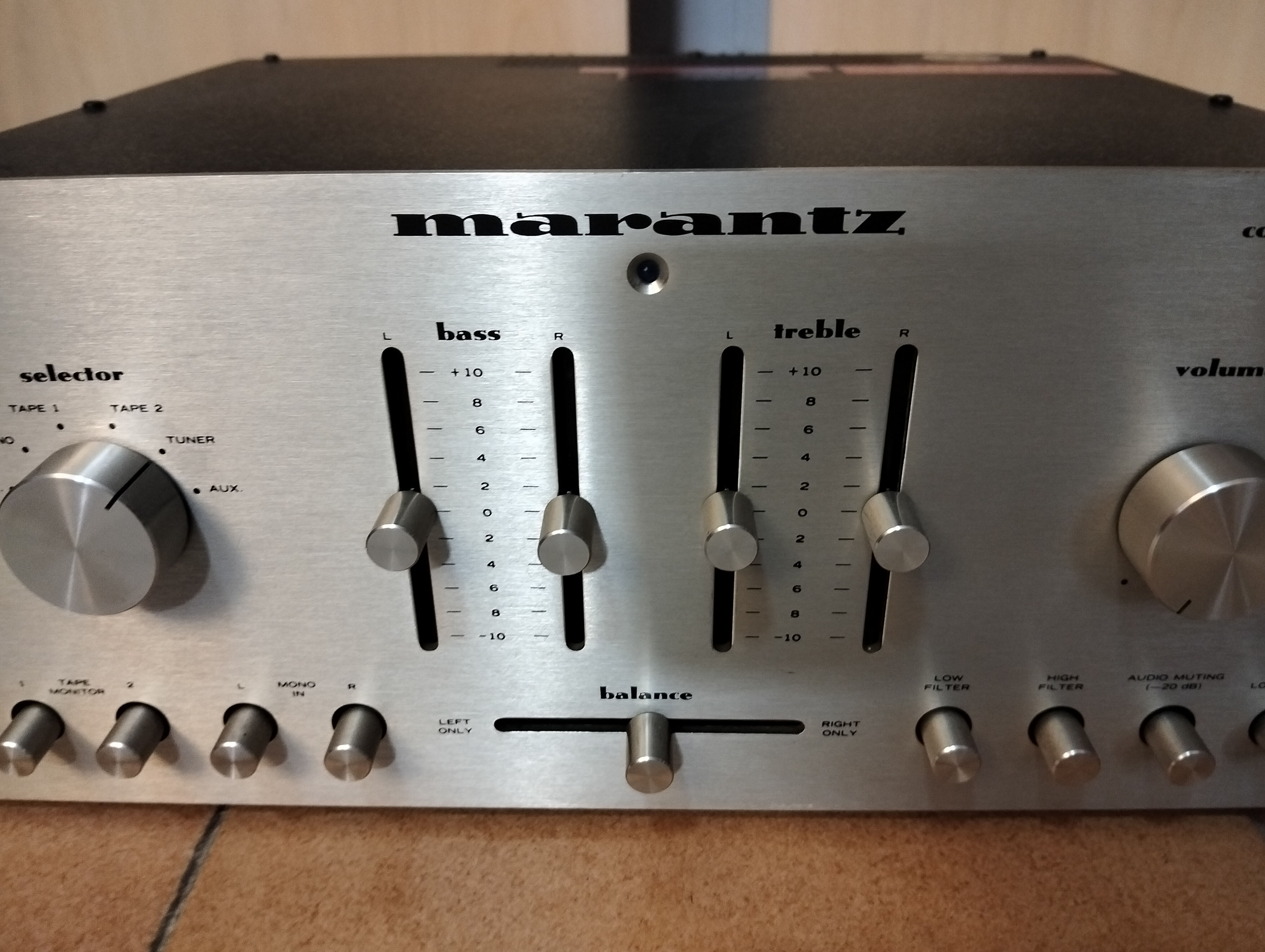

Anche il circuito di tono è di tipo a due stadi ad accoppiamento diretto. Ha una configurazione con un circuito di amplificatore differenziale sulla testata e l'ultimo stadio è mantenuto
in tensione da un alimentatore a bilanciamento ±. La sua tensione sale e scende con selettività nel circuito di retroazione negativa. Normalmente, i due stadi ricevono la retroazione di uno stadio e
mantengono elevata l'impedenza di ingresso e ridotta quella di uscita.
Il tipo CR è adottato sia per gli stadi di filtro basso che per quelli alti.
L'alimentatore del preamplificatore è un alimentatore a tensione costante che funge anche da filtro di ripple completo per i lati + e -.
Quasi tutti i componenti sono assemblati su un totale di sei circuiti stampati e tutti gli interruttori e i selettori rotativi sono circuiti stampati. Inoltre, non c'è alcun filo di
schermatura che viene normalmente instradato dal terminale di ingresso al selettore, tranne che in un punto. Questa è una soluzione fondamentale al problema del rumore causato dal cablaggio,
che è un problema nelle macchine di fascia alta.
Invece del consueto metodo di avvolgimento del filo, viene utilizzato un morsetto per fissare il filo conduttore. Questa struttura consente di regolare ogni circuito stampato in modo
indipendente anche in un secondo momento.
Per i circuiti stampati, i fogli di rame sono rivestiti per prevenire corrosione e rotture.
Gli interruttori sono progettati in modo da poter essere commutati nel punto in cui sono effettivamente necessari allungando l'albero, e si ottiene il collegamento più corto.

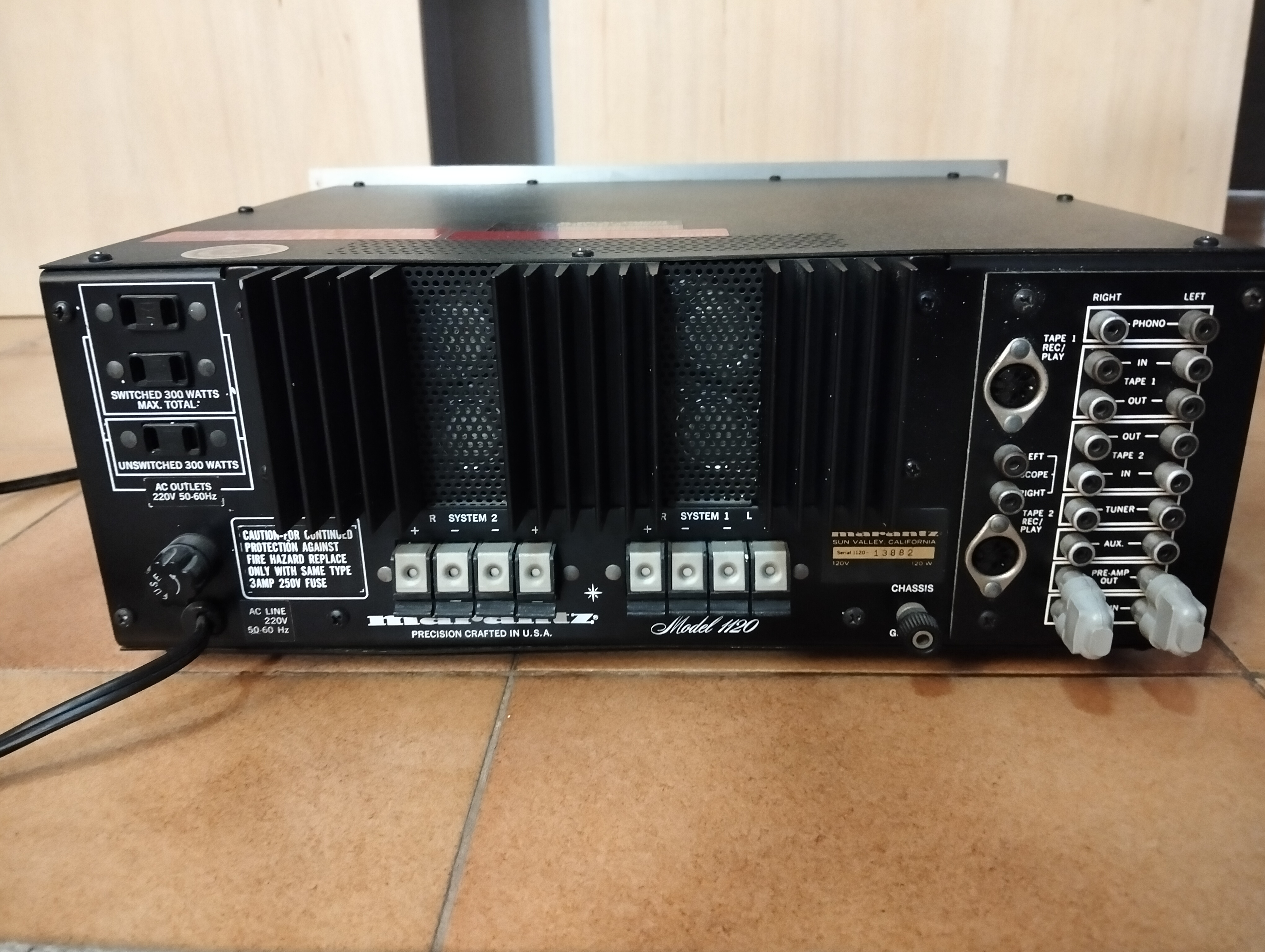

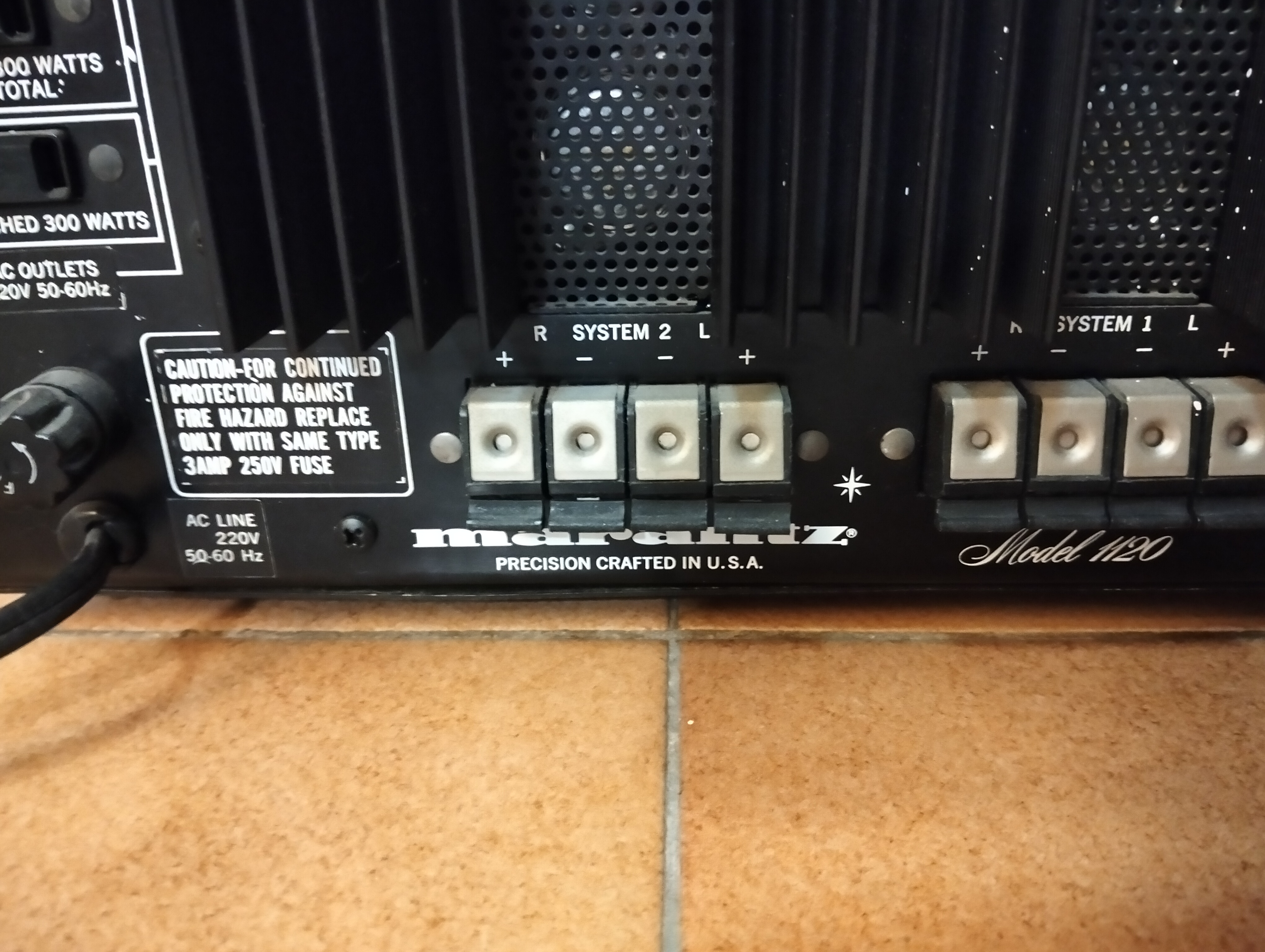

Il lato posteriore della morsettiera di ingresso è completamente schermato con un foglio di rame per prevenire il rumore indotto dall'esterno. Inoltre, viene utilizzato uno speciale relè
di contatto prodotto in Austria per prevenire la contaminazione da polvere ed eliminare i contatti.
Inoltre, al centro dell'interno è presente uno ampio spazio per evitare interferenze reciproche.
Dotato di un terminale di uscita per il monitoraggio delle caratteristiche di fase della testina.
Il cabinet in noce e l'adattatore per montaggio a rack sono venduti separatamente come optional.
