Restauro creativo: nuova morsettiera per il Sansui AU-517 con FreeCAD e stampa 3D
Il Sansui AU-517 è un amplificatore integrato che ha segnato un’epoca per gli appassionati di hi-fi.
Robusto, musicale, e con un’estetica senza tempo, merita cure all’altezza della sua fama. In questo progetto, ho affrontato una delle criticità più comuni
nei restauri di questi modelli: la sostituzione della morsettiera diffusori, spesso fragile o danneggiata dopo decenni di utilizzo.
🛠️ Diagnosi e obiettivo

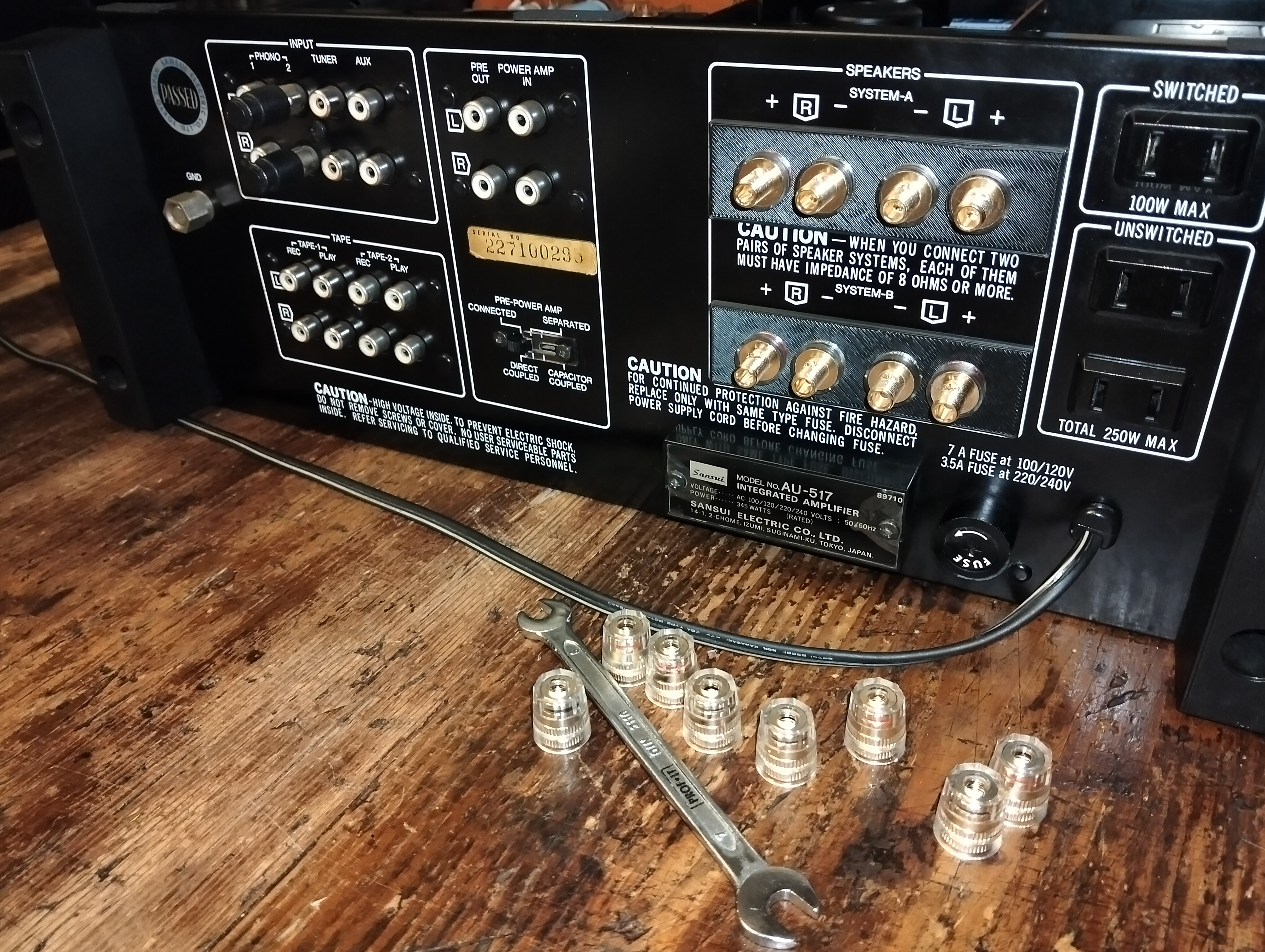

La morsettiera originale del Sansui AU-517 presentava segni di cedimento meccanico e contatti ossidati. L’obiettivo era duplice:
Ripristinare la funzionalità elettrica in modo sicuro e duraturo.
Integrare una nuova basetta compatibile con il telaio originale, senza alterare l’estetica vintage.
🧩 Progettazione con FreeCAD

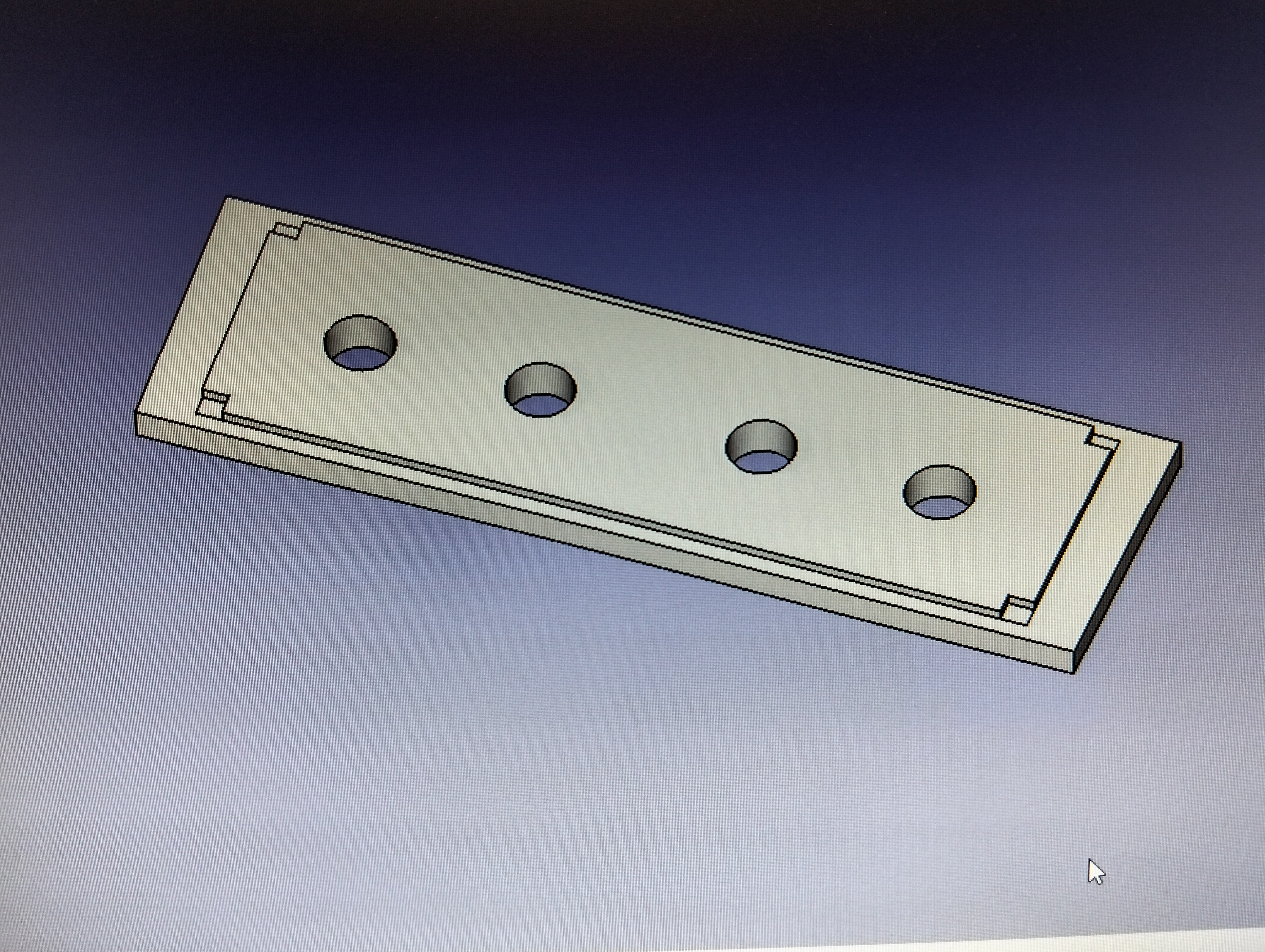

Ho scelto FreeCAD per modellare la nuova basetta. Il processo ha incluso:
Misurazione precisa degli interassi e delle quote di fissaggio.
Modellazione parametrica per facilitare eventuali modifiche future.
Inserimento di fori e alloggiamenti compatibili con morsetti moderni a vite, mantenendo l’allineamento con il pannello posteriore.
La basetta è stata progettata per ospitare morsetti dorati da pannello, garantendo una connessione sicura e una resa sonora ottimale.
🖨️ Stampa 3D: precisione e robustezza

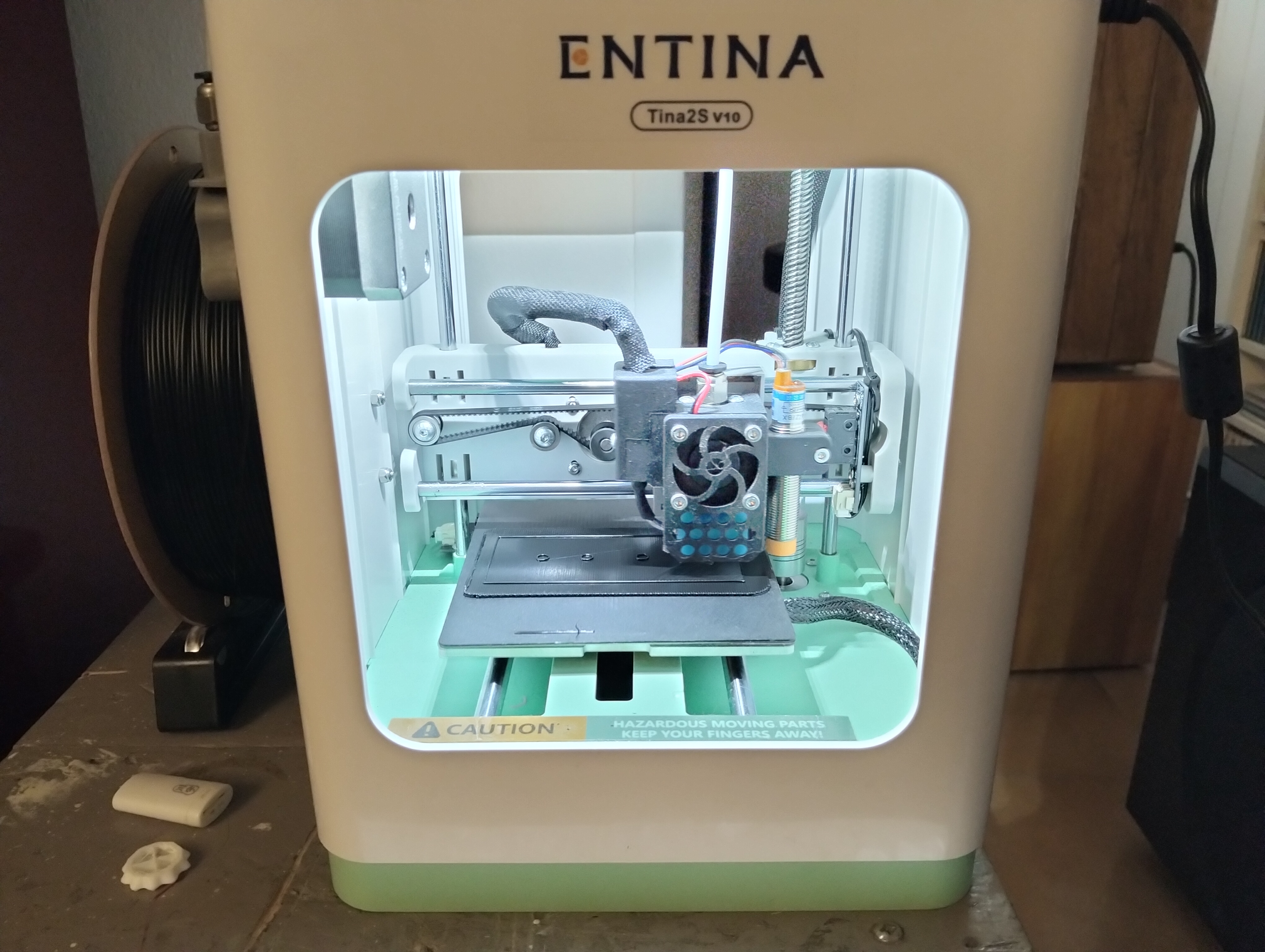

La stampa è stata eseguita con una stampante 3D FDM, utilizzando un filamento PETG nero opaco, scelto per:
Resistenza termica e meccanica.
Finitura coerente con il look del Sansui.
Facilità di lavorazione post-stampa (rifinitura, foratura, montaggio).
Il risultato è una basetta perfettamente integrata, solida e funzionale, che restituisce dignità al retro dell’amplificatore.
🔌 Montaggio e collaudo

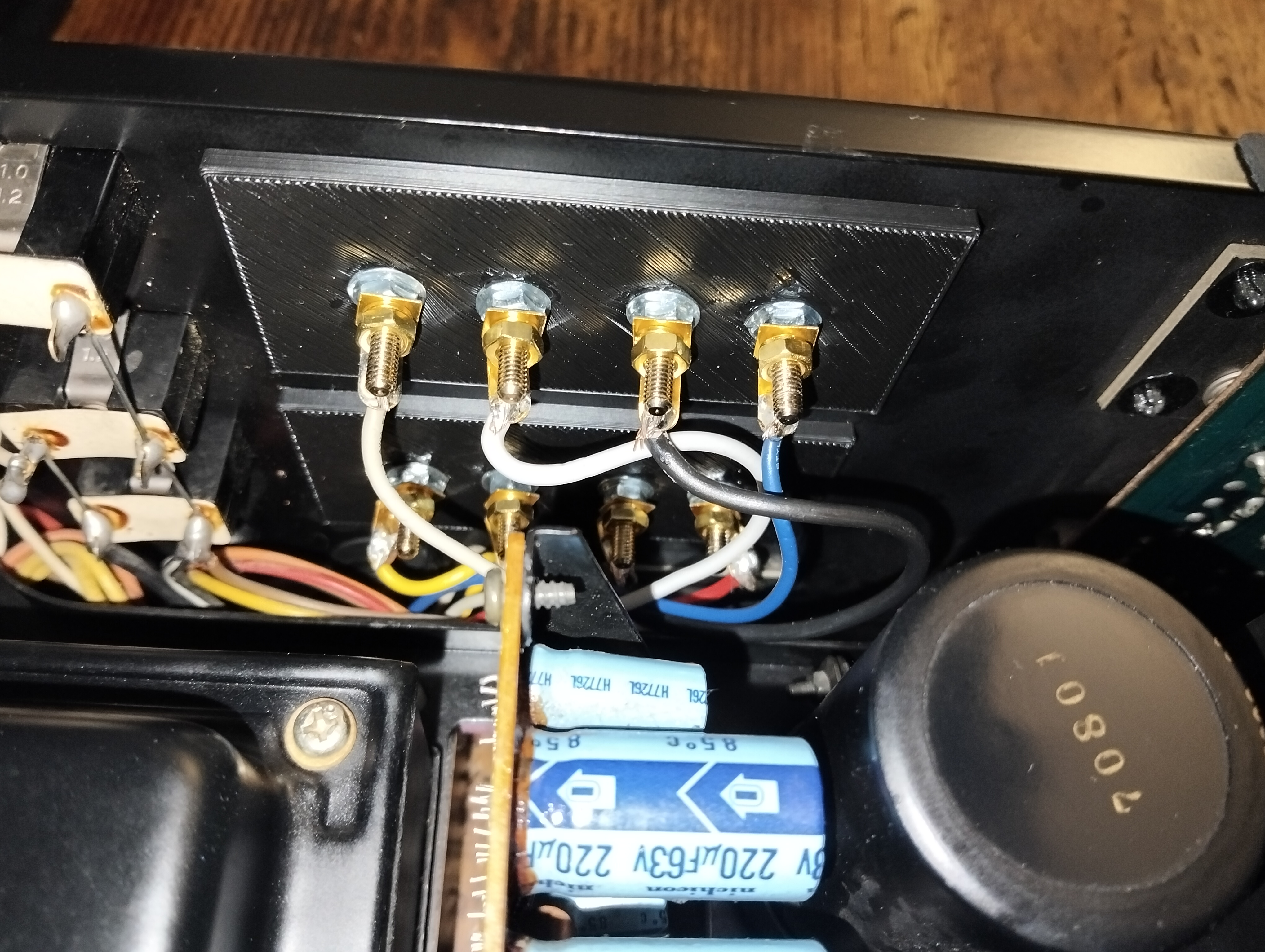

Dopo la rimozione della morsettiera originale, è stato effettuato:
Pulizia dei contatti e verifica delle saldature.
Installazione della nuova basetta con viti inox e distanziali in nylon.
Collegamento dei morsetti ai terminali interni con cavo OFC stagnato.
Il collaudo ha confermato la piena funzionalità, con un miglioramento tangibile nella qualità del contatto e nella facilità di connessione dei cavi diffusori.
🎯 Conclusioni
Questo intervento dimostra come la progettazione CAD e la stampa 3D possano essere strumenti potenti nel restauro hi-fi.
Ho saputo coniugare rispetto per l’originale e innovazione tecnica, offrendo una soluzione elegante, reversibile e perfettamente funzionale.
Un esempio brillante di come la passione per l’audio vintage possa dialogare con le tecnologie moderne.
